Transceiver M160 - legenda Svazarmu

Obr. www.ok1uhu.nagano.cz
Transceiver M160

Telegrafní transceiver primárně konstruovaný pro provoz MVT (Moderní víceboj telegrafistů).

Kmitočtový rozsah: 1800 - 1940kHz
Druh provozu: A1
Citlivost: lepší než 1,5 µV
Výkon: min. 0,7 W s možností přepnutí na 100 mW
Napájení: externí zdroj 12 až 13,5 V nebo tři ploché baterie

Transceiver M160 vyráběla Radiotechnika Teplice, tehdejší podnik ÚV Svazarmu. Jeho hlavní konstruktér je vynikající telegrafista Jiří Hruška, OK1MMW. Tento transceiver byl navrhnutý pro soutěžní provoz MVT (Moderní víceboj telegrafistů) a v momentě, kdy se dostal mezi radioamatéry se stal velice brzy populární především pro svoje výborné parametry.

V době, kdy na trhu nebyl k dispozici žádný slušný tovární transceiver pro radioamatérský provoz, byl tento stroj jako zjevení. Jeho slabinami byly snad jen jednopásmový provoz a malý výstupní výkon. Vysokofrekvenční a provozní parametry jako krystalový filtr, RIT/XIT, T/R přepínání QSK a některé další postupně daly vzniknout legendě, která nechyběla v mnohém radioamatérském koutku. O jeho oblíbenosti a dobrých vlastnostech svědčí také to, že byl mnohými radioamatéry přelaďován i na ostatní pásma jako 80m nebo dokoce 40m.

Transceiver M160 vynikal dokonale čistým tónem bez kliksů, elektronické klíčování mělo optimalizovaný tvar značky, plné QSK umožňovalo transceiveru poslouchat mezi tečkami bez problémů do rychlosti 150 PARIS!

Vyráběla se dvě provedení transceiveru, lišících se od sebe použitým mezifrekvenčním filtrem. V dnes již velmi vzácném provedení byl použit elektromechanický filtr (FEMP-451-1,1) z produkce CCCP se středním kmitočtem 452kHz a šířkou propustného pásma 1,5kHz/-6dB.

Druhá rozšířenější verze byla osazena výborným tříkrystalovým filtrem (XF05) o středním kmitočtu 500kHz a šířkou pásma 300Hz/-3dB.

Později k transceiveru byly uveřejněny stavební návody na další doplňky jako zesilovač 10W nebo transvertor na vyšší pásma. Obrovská škoda je, že slibované externí VFO k M160, o kterém se píše ve sbornících nebo v samotném návodu Radiotechniky Teplice resp. Elektroniky Praha k tomuto transceiveru nebylo nikdy k dispozici a ani k němu nevyšel žádný stavební návod v AR, jak tomu bylo k ostatním doplňkům.

Následník dvoubarevné verze M160 z podniku Radiotechnika Teplice byl označen M160B, byl vyráběn v letech 1988-1990 v celošedém provedení a jeho výrobcem byl nově vzniklý nástupce podnik Elektronika Praha. V zapojení doznal tento model několika zásadních změn, nicméně ovládání a provozní vlastnosti zůstaly naštěstí zachovány.

Kompletni baleni v krabici

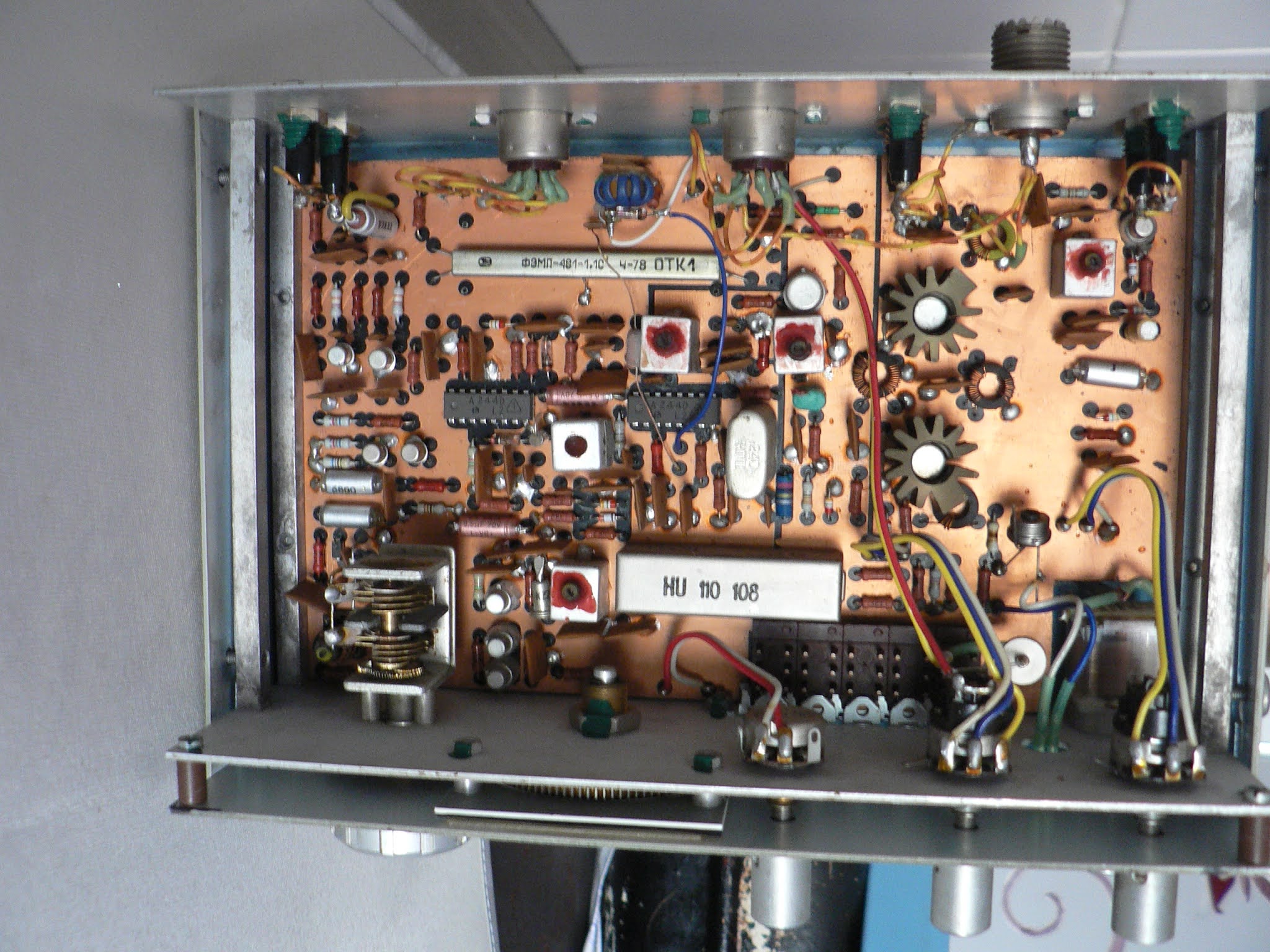

Mechanika zarizeni i rozlozeni desky zustalo stejne

Rozlozeni na DPS u verze M160B s krystalovym filtrem

Deska krystaloveho MF filtru

Detail dvojice koncovych tranzistoru

Parametry M160B deklarované výrobcem:

Kmitočtový rozsah: 1800 - 1940kHz minimálně
Druh provozu: A1
Citlivost: lepší než 1.5uV pro 10dB s/š 50 ohmov
Odolnost: IP = +10dBm při nastavení na citlivost 6uV
Selektivita dána použitým krystalovým filtrem 500kHz: 300Hz / 3dB
Potlačení reflexního příjmu: větší než 60dB
Ostatní parazitní příjmy: lepší než -80dB
Regulace vf zisku: minimálně 40dB
Připínatelný útlum: 20dB
Vstupní / výstupní impedance: 50 nebo 300 ohmov - (dva výstupy)
Výkon: minimálně 0.7W možnost přepnutí na 100mW
Parazitní vyzařování: odstup větší než 40dB
Kliksy: při rychlosti klíčování 300 Paris +-500Hz / -40dBc
Přepnutí na příjem: rychlejší než 80ms
AVC: změna vstupního signálu (nad prahem AVC) o 60dB zpusobí změnu o 4dB na výstupu. Práh AVC ručně nastavitelný regulací VF zisku
Indikace vyladění PA: zelenou diodou LED
Napájení: vnější zdroj 12 - 13.5V ss (3ks ploché baterie 3R12)
Odběr: příjem 65mA, vysílání 1W asi 400mA, vysílání 0.1W asi 200mA - závisí na vyladění antény
Doporučená impedance sluchátek: 200 - 4000 Ohmů
Rozměry: 220 x 80 x 160mm

Modely a barevné verze:

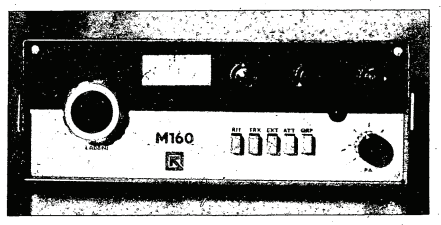

M160 původní verze s bakelit. knoflíky, světlé izostaty, tmavé logo

M160 verze s Alu knoflíky, černé izostaty, bílé logo, modrá skříň

M160 verze s knoflíky Tesla, černé izostaty, tmavé logo, šedá skříň

M160 verze s knoflíky Tesla, černé izostaty, bílé logo, modrá skříň

M160 verze s Alu knoflíky, světlé izostaty, bílé logo, modrá skříň

M160 verze s knoflíky Tesla, tmavě šedé izostaty, bílé logo, modrá skříň

M160 verze s knoflíky Tesla, fialové izostaty, bílé logo, modrá skříň

M160 standardní provedení zadního panelu


M160B model, verze s knoflíky Tesla, modré izostaty, celošedá

M160B model, verze s knoflíky Tesla, černé izostaty, celošedá

M160B model, celošedé standardní provedení zadniho panelu

M160B model, provedení zadního panelu bez loga a popisku 500Ohm


Původní model M160 (dvoubarevné provedení) byl popsán v AR3 / 1983. Přeladění na 80m pak bylo uveřejněno v AR12 / 1991. Zesilovač 10W k M160 vyšel v AR6 / 1987 a transvertor pro vyšší pásma k M160 pak byl uveřejněn v AR9 / 1987.

M160 návod a schema - tcvr-m160.pdf (ok1kmp.cz)

M160 v AR A3/83 (OK1MMW) - A3_83.pdf (ok1dx.cz)

M160 úprava na 80m a PA 10W (OK2PCN) - A12_91.pdf (qsl.net)

M160B schema - m160b_schema.gif (4008×2226) (qsl.net)
